某跨江特大桥主塔桩基采用Φ3.0米大直径钻孔灌注桩，单桩混凝土方量超过600立方米，桩身完整性检测是质量控制的关键环节。项目选用钳压式声测管，每桩预埋4根Φ57×3.0mm，欧菲克钢管总供货约42000米，全部桩基一次性通过超声波透射法检测，Ⅰ类桩比例100%。

工程概况

• 该桥为双塔斜拉桥，主跨580米；

• 主塔基础为32根Φ3.0米钻孔灌注桩，桩长85~102米，成桩于江水深槽区。

应用产品与供货情况

• 钳压式声测管：Φ57×3.0mm，单根定尺6米，配套双O型密封圈；

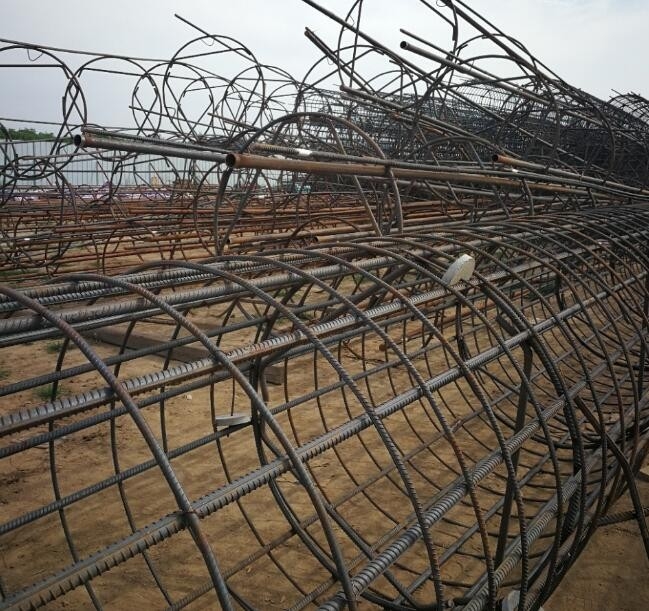

• 每桩按规范预埋4根，沿钢筋笼内侧正方形均匀布置；

• 总供货约42000米，分批供货与钢筋笼制作进度完全匹配。

施工应用要点

• 声测管随钢筋笼逐节连接，管底用管帽焊接密封，防止泥浆渗入；

• 管顶高出桩顶设计标高0.5米以上，检测前统一割平并封堵；

• 混凝土浇筑完成7天后进行检测，检测前逐管注清水复查通畅性。

应用效果：全部声测管安装垂直、接头密封，无堵管、无变形、无渗浆，超声波检测波形清晰，32根桩均为Ⅰ类桩，为大体积深长桩的桩身质量提供了完整数据链，业主与监理一次性验收通过。
